Hydraulické a pneumatické tesnenia

  • PIESTNE tesnenia
  • PIESTNICOVÉ tesnenia
  • ST.KRÚŽKY
  • TESNIACE SADY
  • VODIACE PÁSY
  • CEFILAIR – pneumatické tesnenie

Hydraulické a pneumatické tesnenia Hydraulické a pneumatické tesnenia Hydraulické a pneumatické tesnenia

Nároky na materiál vhodný pre hydraulické a pneumatické tesnenia

  • Špeciálna umelá hmota, vysoko odolná voči opotrebeniu, ohybná a tepelne vysoko zaťažiteľná
  • Extrémne dobrá odolnosť voči oteru
  • Nízka trvalá tlaková deformácia
  • Vysoká ohybnosť
  • Veľká pružnosť pri značnom tepelnom rozsahu

Hydraulické a pneumatické tesnenia Hydraulické a pneumatické tesnenia
Hydraulické a pneumatické tesnenia Hydraulické a pneumatické tesnenia

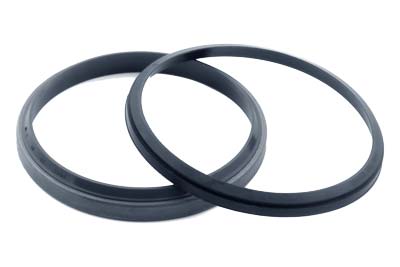

MANŽETY

Manžety patria medzi najdôležitejšie typy tesnení pohyblivých častí hydraulický a pneumatických zariadení pri priamočiarom posuvnom pohybe. Symetrické manžety je možné použiť ako k utesneniu piestov tak aj piestnic. Asymetrické manžety sú určené len k utesneniu piestu alebo piestnice.

Krížové referencie - Hydraulické a pneumatické tesnenia

Pneumatické tesnenie Cefil’air Garlock

Tesní tekutiny, plyny, dym, prach, hluk medzi časťami, ktoré sa pohybujú vzájomne alebo zatvárajú a otvárajú sa pravidelne. Existujú v širokej palete profilov v prevedení MVQ /silikón/ alebo SBR. Ich požitie je najčastejšie na sušičky, pneumatické dopravníky, chladiace zariadenia, kokpity lietadiel, transportné kontajnery, dvierka sterilizátora.

Stieracie krúžky

Stieracie krúžky slúžia ku stieraniu nečistôt z povrchu piesta. Samotné tesnenie, médium ako aj valec sú chránené pred poškodením. Stieracie krúžky sú určené pre montáž do uzavretej drážky.

Stieracie krúžky Stieracie krúžky

Delíme ich podľa druhu použitého materiálu ako je NBR, PU, respektíve kombinácia daných materiálov s kovovým domcom.

Stieracie krúžky

Vodiaci pás

Základné druhy vodiacich pásov:

  • PTFE + Bronz – osvedčená verzia vodiaceho pásu dovoľuje jednoduché konštrukcie valcov
  • Tvrdená tkanina – vodiace pásy z tvrdej tkaniny sú vhodné pre vyššie zaťaženia v hydraulike

Vodiace pásy sa spravidla predávajú v metráži, alebo ako hotový krúžok.

Tesniace sady - K03, L43

Ide o zložené piestne tesnenia určené pre hydraulické systémy. Tesnenia sa vyznačujú ľahkou montážou na jednodielny piest.

Tesniace sady

Zložené tesnenie K03, L43 je určené pre utesnenie piestu s tlakom na oboch stranách. Zabezpečuje dobrú tesniacu funkciu i pri nízkych tlakoch. Tesnenie K03 je tesniaci prvok, ktorý je chránený proti pretočeniu, je to tesnenie vhodné pre náhlu zmenu tlaku a zamedzuje vtlačovaniu do radiálnej tesnenej medzery.

Tesnenia K03 a L43 sa využívajú hlavne v strojoch na zemné práce, v poľnohospodárskej technike, v žeriavoch a v štandardných valcoch.

Časti tesnenia

  • 2x vodiaci krúžok
  • 2x oporný krúžok
  • 1x tesniaci krúžok (NBR 80 ShA)

Prevádzkové podmienky

  • Max. tlak: 40MPa
  • Prevádzková teplota: -30 až +100 C
  • Max. klzná rýchlosť: 0.5m/s
